Модуль предназначен для формирования излучения диапазона длин волн 980/1480нм с выводом излучения через оптоволокно для обеспечения питания оптоволоконных усилителей и лазеров в волоконно-оптических средствах измерений.
Вывод излучения осуществляется через отрезок одномодового волоконно-оптического кабеля с внешним диаметром 1 мм длиной 1000мм. При необходимости, возможна концовка стандартным разъемом FC/APC.
CW; T=25°C; Rг=50 Oм; Vdd=5В
| Параметр | Обозначение | Значение | Eд. изм. |
|---|---|---|---|
| Спектральный диапазон | λ | 980/1480 | нм |
| Выходная мощность | Pout | > 600 | мВт |
| Спектральная стабильность (t=60 сек) | ±0.2 | нм | |
| Разброс длины волны по экземплярам в партии | ±1.0 | нм | |
| Ширина спектра ( -3db) | 1...8 | нм | |
| Рабочая температура | Top | 0...70* | °C |
| Внешнее напряжение питания | Vdd | 4.5...5.5 | В |
| Максимальный потребляемый ток | Iop | 1.2 | А |
| Масса | m | 0.15 | кг |

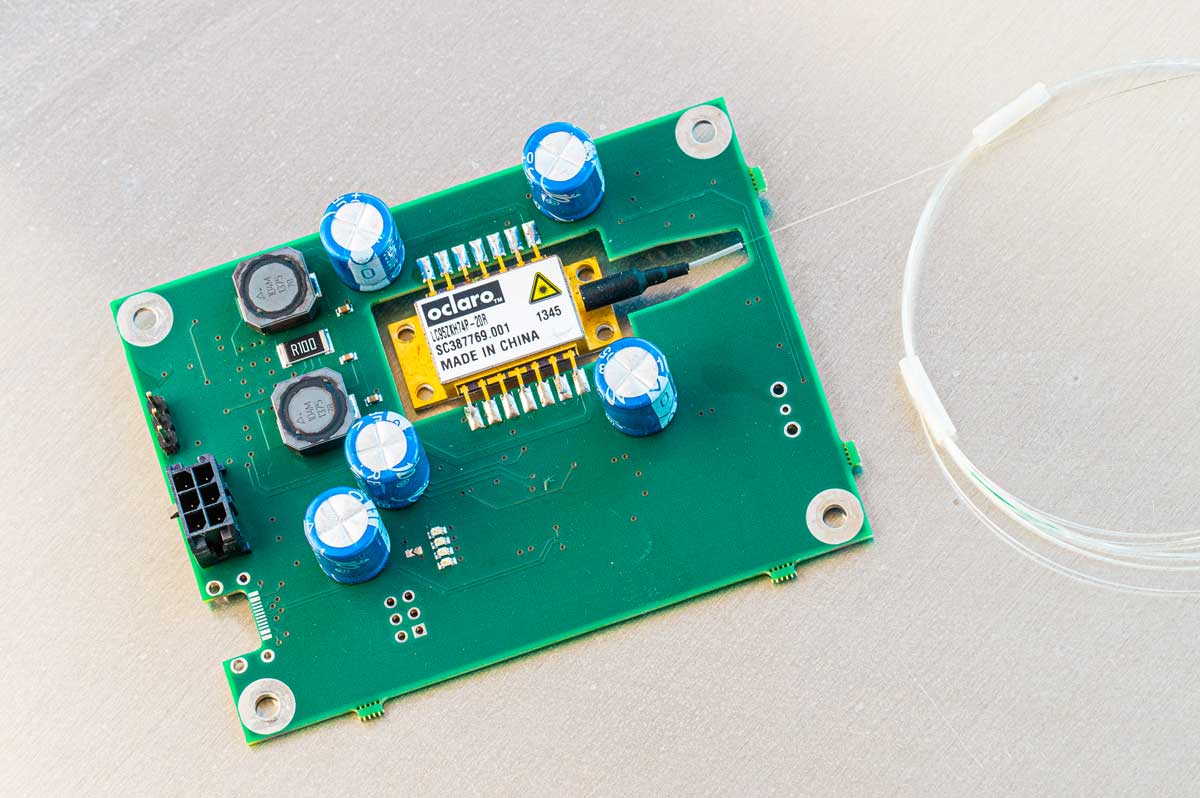

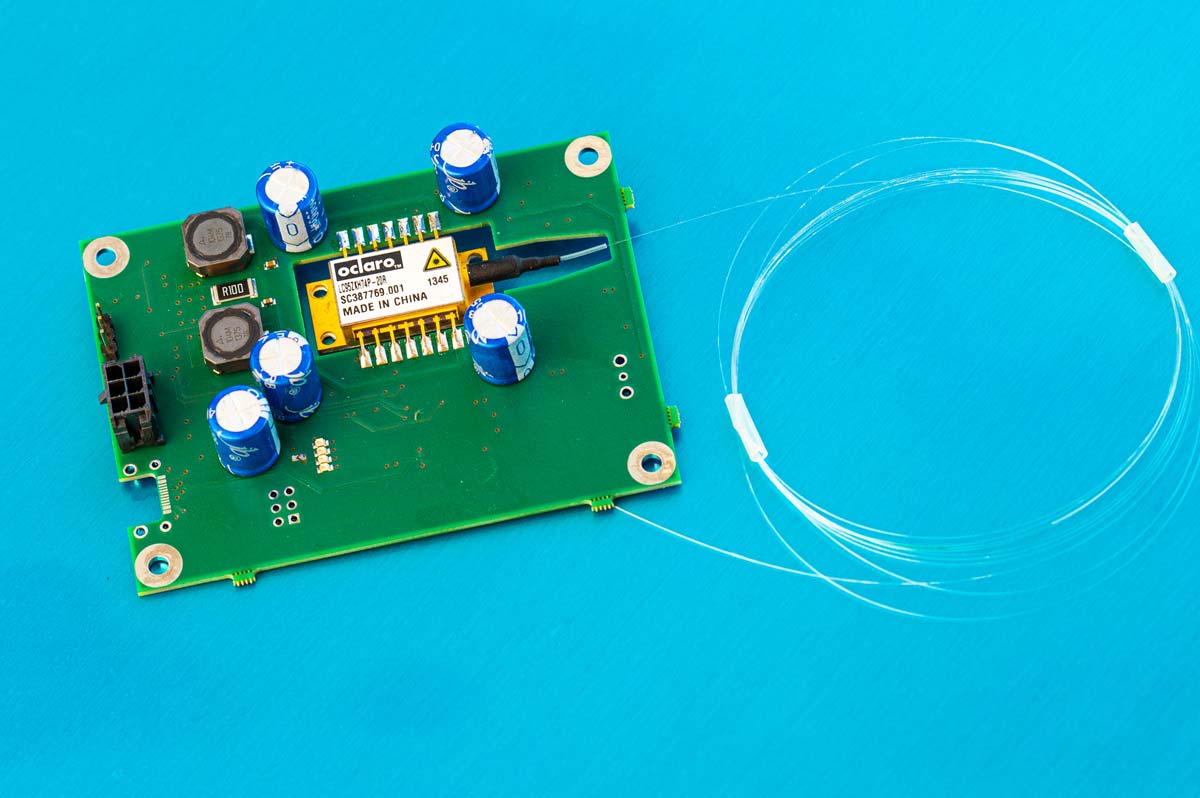

Модуль изготавливается в виде печатной платы под монтаж через втулки на шасси с теплоотводом в него.
| Номер контакта | Hазначение |
|---|---|
| 1 | GND (земля) |
| 2 | Vdd (+5В) |
| 3 | GND (земля) |
| 4 | Vdd (+5В) |
| 5 | GND (земля) |
| 6 | Vdd (+5В) |

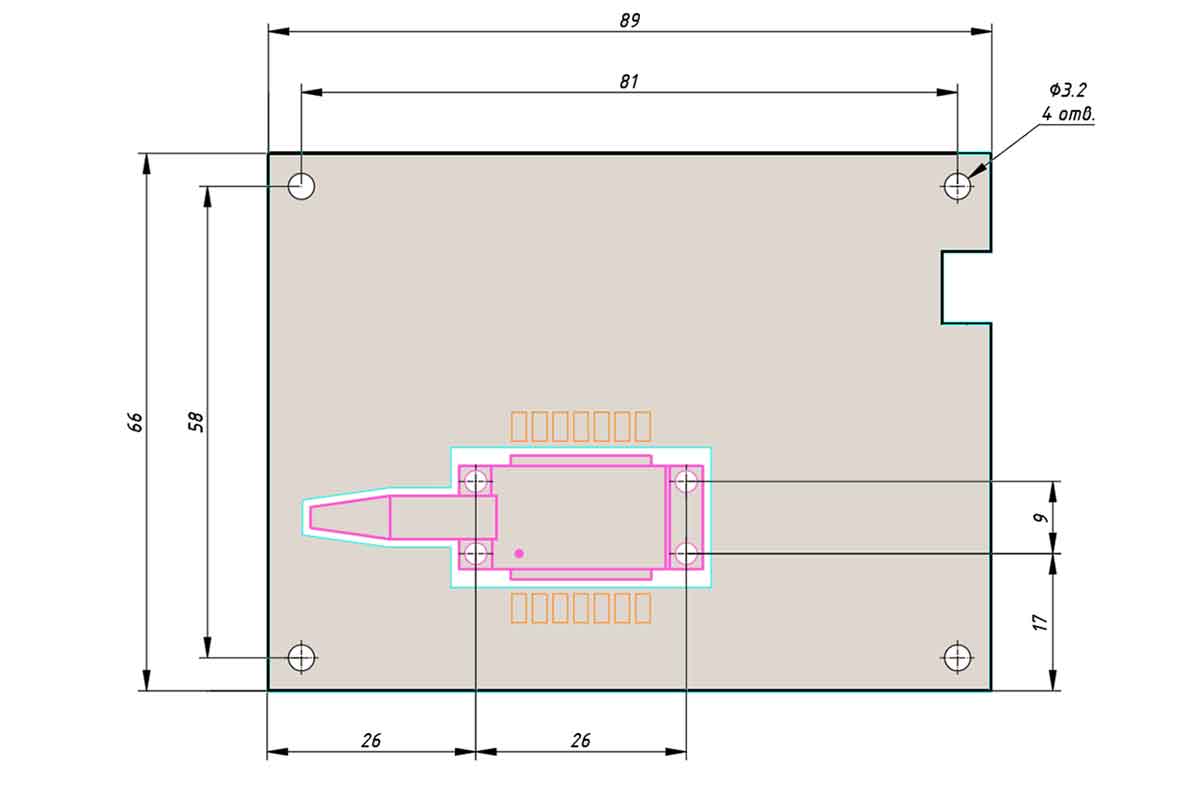

Применение модуля предполагает монтаж печатной платы к шасси через втулки. Монтаж полупроводникового лазера, впаянного в печатную плату, осуществляется непосредственно на шасси винтами M2,5 через теплопроводящую пасту.
