1Б129.003: Комбинированный модуль АЦП*

Комбинированный основной модуль АЦП предназначен для построения трактов эхолокаторов различной природы, измерительной и тестовой аппаратуры, приборов физического эксперимента.

Сфера применения:

Измерительное и тестовое оборудование
Оборудование по технологии пассивных оптических сетей
FTTx сети
Оптоволоконные рефлектометры модуляторы
Многоканальные радио- и акустолокаторы
Системы захвата и передачи данных

!Параметры, приведенные в данном документе, являются стандартными. Возможны другие варианты исполнения данного модуля, о чем должно быть сообщено дополнительно при заказе.

Модуль обеспечивает формирование сигналов шкалы времени и стробов синхронизации, прием и аналогово-цифровое преобразование входного электрического сигнала, последующую его обработку и передачу потока данных в сеть Ethernet.

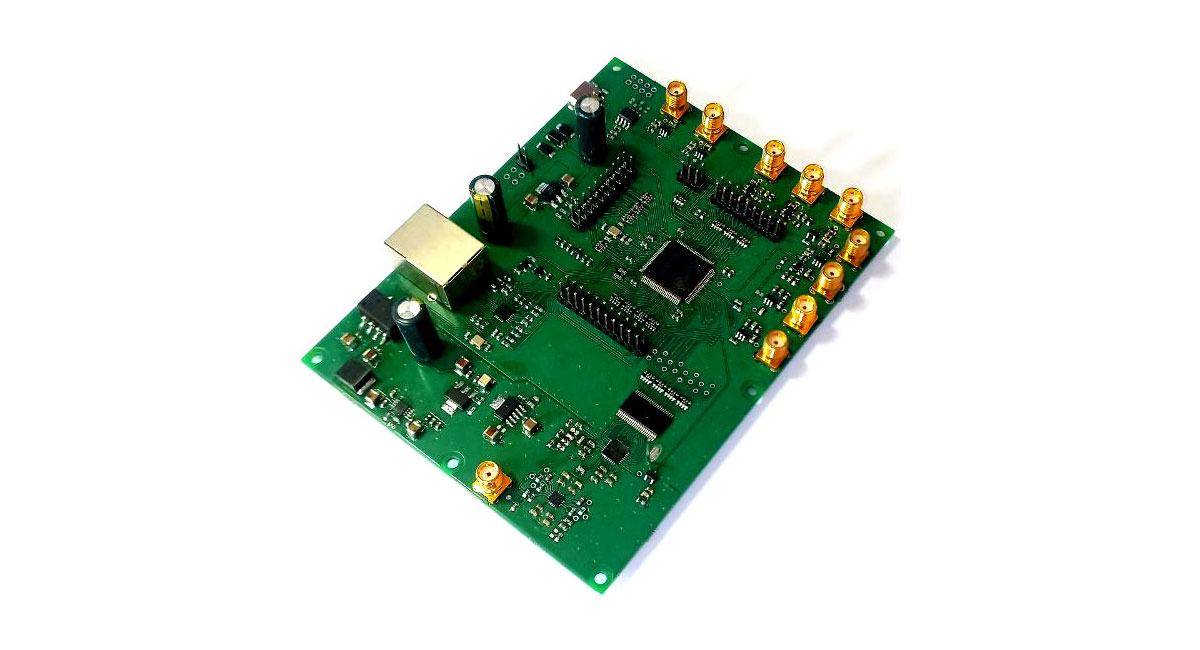

Конструктивно модуль выполнена в виде печатной платы под установку в прибор.

Функционально включает в себя:

Подсистему синхронизации.
Аналогово-цифровой преобразователь.

Подсистему захвата сигнала и его обработки.
Подсистему управления и связи по сети Ethernet.

Особенности:

Высокоинтегрированное решение.
Малые габариты и потребление энергии.
Многоканальная когерентная совместная работа.
Программно-определяемая конфигурация и алгоритмы обработки принятого сигнала.

Однополярное внешнее питание 5В.
Входы/выходы сигналов 50 Ом, SMP или SMA разъем.
Web-сервер для мониторинга состояния и управления.

Характеристики:

CT=25°C; Vdd=5В

Параметр	Обозначение	Значение	Eд. изм.
Напряжение питания	Vdd‎	4.5...5.5	B
Ток потребления	Ic	0.5	A
Разрядность АЦП		14	бит
Частота дискретизации АЦП	Fs	0 ... 30	МГц
Полоса частот сигнала по входу АЦП	ΔFin	500	МГц
Рабочая температура	Top	0...70^*	°C
Входов/выходов системы синхронизации, Z=50 Ом		9
Амплитуда сигналов системы синхронизации		3	B
Масса	m	0.3	кг

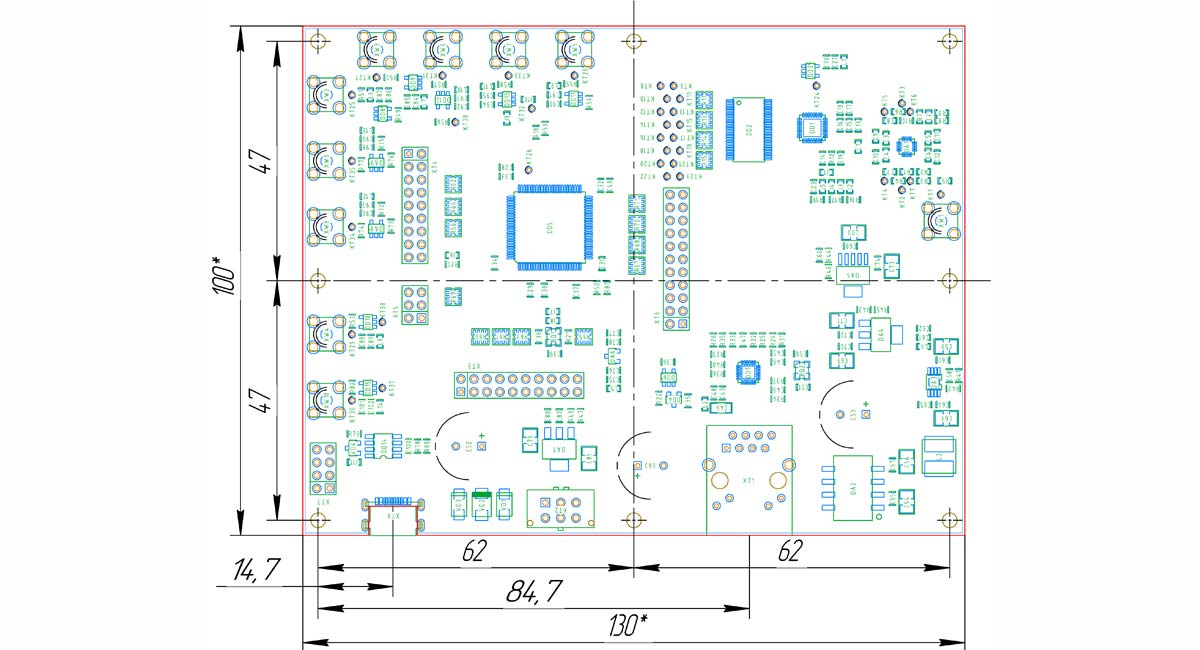

Эскиз изделия:

Модуль изготавливается в виде печатной платы размером 130х100 мм, под монтаж через втулки.

Электрические разъемы модуля:

Номер контакта	Hазначение
1	GND (земля)
2	Vdd (+5В)
3	GND (земля)
4	Vdd (+5В)
5	GND (земля)
6	Vdd (+5В)

Примечание:

Применение модуля предполагает монтаж печатной платы в шасси прибора через втулки.

* Технические характеристики могут отличаться от приведенных на сайте из-за особенностей технологического процесса и модернизации производства. Приведенная информация не является публичной офертой.
